| 品牌：江西新航 | 型号：16B | 规格：16B |
| 是否跨境货源：否 |
产品介绍：

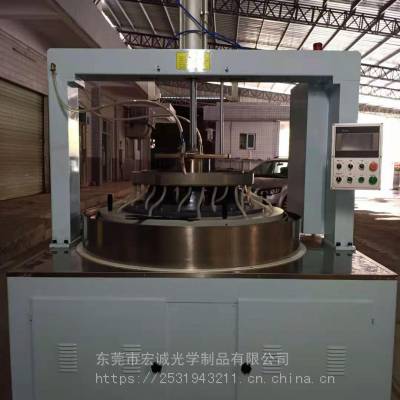

(双面研磨、抛光机) 机器概要
本机器可对玻璃等超薄、脆性材料制作的零件的平面研磨和抛光，同时也适用金属、非金属、薄脆性零件（如阀板、阀片、刚性密封垫、活塞环、石英晶体、玻璃、宝石等）的精密研磨和抛光，因此它在电子、仪器仪表、光学材料等行业里有着广泛的应用。
一、 机器特点
1、 机器采用变频电机驱动，上研盘，下研磨盘，齿圈和太阳轮通过齿轮调节速比；上下研磨盘及齿圈采用新速比设计，使工件在游轮中上、下表面同时得到均匀研磨。
2 、机器采用内齿圈升降方式，其升降由一个抬升电机通过减速箱、凸轮驱动，升降行程为25mm，齿圈、太阳轮的高低位置，可在总行程范围内随意停留自锁，以满足改变游轮，啮合高低位置的需要。齿圈，太阳轮升降采用点动操作方式，并设有双重超程限位开关保护，***了升降过程的平稳、可靠。
3、下研磨盘设置了调节水平的三点支承结构，可对下研磨盘的偏斜进行微调，以提高机器精度。
4、电机采用变频电机且使用变频调速器控制，能在有效设置范围内以任意速度工作，停止、加减速过程平稳，无抖动、无冲击，有效地防止了薄脆性工件的破碎，使不同材质的工件得到理该客户均采用圆柱销结构）。
二、 机器参数
上下研盘(mm) （内径×外径×厚度） | Φ1140×φ395×40 |
被加工件小厚度 (mm) | 0.3 |
被加工件直径(mm) | 395mm |
安装游星轮个数 | 6 |
被加工件平行度精度 | 0.2u(φ10) |
被加工件厚度偏差 | 0.2u |
上研磨盘转速 | 0-19RPM |
下研磨盘转速 | 0-60RPM |
上盘提升气缸行程 | 450mm |
齿圈抬升行程 | 25mm |
主电机 | 三相 11Kw |
砂泵电机 | 三相370W |
内齿圈/太阳轮速比设定范围 | 0-600 |
研磨圈数设定范围 | 0-9999 |
重量（作用于工件上的力）范围 | 0-上盘重量＋100千克 |
气源压力 | 0.6-0.7Mpa |
工作压力 | 0.45Mpa-0.6Mpa |
工作电压 | 三相 380V |
额定功率 | 约11.5KW |
外形尺寸 | 1700×1300×2600（mm） |
设备质量 | 约2500kg |
