| 是否进口：否 | 产地：中国 | 型号：HBM03-ADS-1 |
| 重量：20G | 类型：标定 | 规格：63*63 |
| 订货号：HBM03-ADS-1 | 分辨率：0.001mm | 货号：HBM03-ADS-1 |
| 品牌：宏诚 | 投影方式：下光源 | 加工定制：否 |
| 投影画面尺寸：63*63 | 是否跨境货源：否 |
本产品介绍：
产品名称 | 产品编号 | 外形尺寸（mm） | 图形精度（μm） |

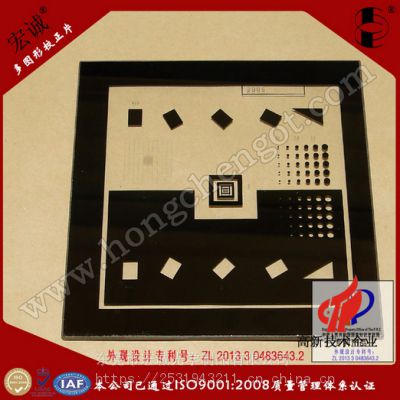

高精度多图形校正片 | HBM03-ADS-1 | 63mm*63mm*2mm | 1 |
产品说明：
外形尺寸：63MM*63MM图形规格：50MM*50MM图案描述：Ф0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.4mm小圆各10个（5个白5个黑）成5*10矩阵排列，相邻两白圆（黑圆）中心距为2mm，相邻白圆和黑圆中心距为4mm；6圈回字形图加十字线，十字线线宽为0.005mm；10*10mm网格（1*1mm小格）中心是2*2网格（0.1*0.1mm小格），线宽为0.01mm。
应用领域
专业用于测量仪器在测量的时候进行标准化校准。即仪器测量工件前对仪器进行校对，以此标准片作为标准样品，根据距离对应关系，来得到标准数值。仪器校准后方可进行测量，得到准确数值。对于机器视觉仪器，影像测量仪器，二次元，三次元，显微镜，PCB，贴片机等高精度测量仪器的定位仪器起到很重要的作用。
